Фреза дорожная на минипогрузчик

Фреза дорожная на минипогрузчик

Фреза дорожная предназначена для ямочного ремонта асфальтобетонных покрытий дорог, тротуаров, площадей.
Фреза позволяет осуществлять следующие виды ремонтных работ:
- устранение колейности и наплывов на остановках транспорта и перед светофорами;
- сплошное фрезерование;
- оконтуривание ямок;
- оконтуривание ремонтируемых участковФреза может эксплуатироваться при температуре окружающей среды не ниже плюс 5 °С.

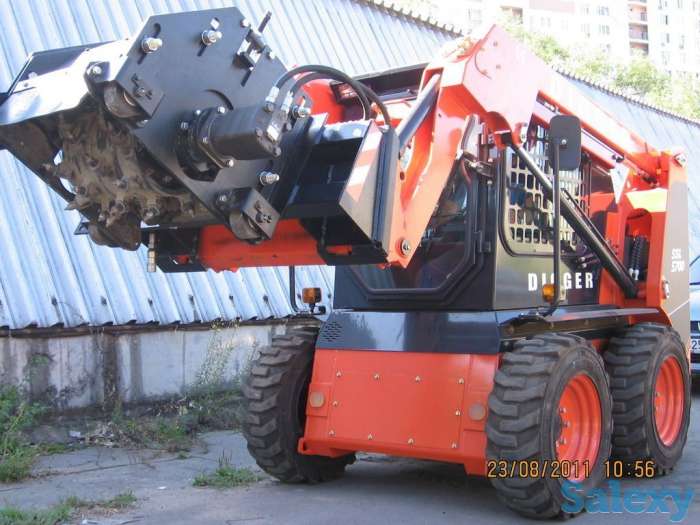

Фреза дорожная является навесным оборудованием для универсальных минипогрузчиков.
Фреза дорожная является навесным оборудованием для фронтальных погрузчиков.

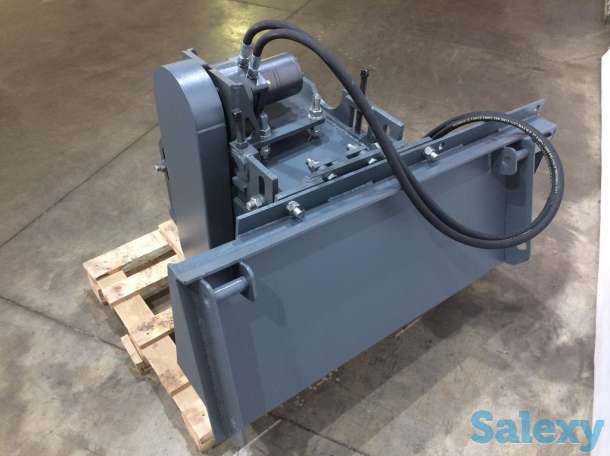

Фреза в соответствии с рисунком приложения состоит из барабана 1, корпуса 2, крепежной панели 3, опоры левой 4, опоры правой 5, гидромотора 6, промежуточной плиты 7, боковых опор 8 .
Барабан 1 установлен внутри корпуса и закреплен шпильками к фланцам опор 4 и 5. На поверхности барабана приварены в определенном порядке резцедержатели 9 в которых установлены резцы 10. Резцы в резцедержателях установлены с возможностью поворота вокруг своей оси.
Корпус вместе с установленными на нем барабаном и боковыми опорами шарнирно закреплен на промежуточной плите и имеет возможность поворачиваться относительно продольной оси машины на угол 7°30´ в каждую сторону.
Крепежная панель выполнена в виде сварной конструкции и состоит из плиты, поперечных балок и двух кронштейнов крепления к машине. В плите крепежной панели выполнены две группы отверстий для крепления промежуточной плиты, обеспечивающие два положения корпуса с барабаном относительно крепежной панели и машины. Переустановкой промежуточной плиты из одного положения в другое обеспечивается перемещение корпуса с барабаном из центрального в крайнее правое положение.
Привод барабана осуществляется гидромотором 6. Гидромотор установлен на левой опоре 4, подача рабочей жидкости осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями.
Применяемые во фрезе подшипники указаны в таблице 7.3
