Двухканальный генератор сигналов ATF20B+ от компании Atten (Gratten)
В ATF20B+ используется прямой цифровой синтез (ПЦС), который формирует сигналы цифровым методом и работает в диапазоне частот от 20 мГц до 20 МГц, с частотой дискретизации 100 МВыб. Такой способ получения колебаний различной формы отличается точностью, стабильностью, мгновенной перестройкой. Это требует немалых вычислительных ресурсов, которые обеспечиваются ПЛИС Altera из серии Cyclone. Управляет процессами микроконтроллер STC, с памятью 1 Мб.
32 формы сигналов имеются в памяти генератора ATF20B+. Прибор имеет частотомер, измеряющий собственную и внешнюю частоту, в пределах от 1 Гц до 100 МГц, при амплитуде входного сигнала от 100 мВ до 20 В. Прибор имеет функцию ГКЧ, свипирования, модуляции, манипуляции и пакетной генерации.
Нагрузочная способность — залог формы сигнала
Современный генератор функций ATF20B+ имеет достаточный запас выходной мощности, равный 7 Вт при 8 Ом или 1 Вт при 50 Ом, что даёт ему высокую нагрузочную способность. Максимальное выходное напряжение достигает 22 В.
Способность к нагрузкам обеспечивает блок питания, к которому производитель подошел обстоятельно: диодных моста — 3; интегральных стабилизаторов — 5, и множество электролитических конденсаторов, для максимального устранения пульсаций питающего напряжения.
Анализ внешнего осмотра

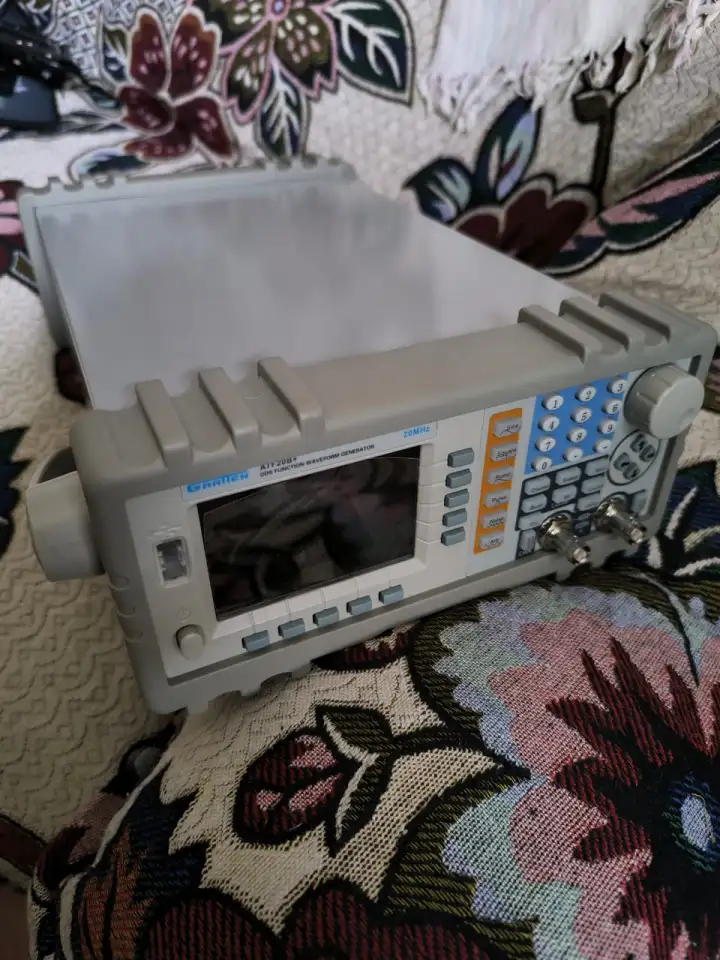

Функциональный генератор сигналов различной формы Atten ATF20B+ имеет металлический корпус, защищающий от внешних наводок. Спереди и сзади имеются резиновые накладки, которые можно снять, вместе с ручкой для переноски. Она же — подставка. Управление максимально сведено к кнопочному. Имеется всего один поворотный регулятор. Желаемая частота задаётся тремя способами, в том числе, клавиатурой.
Комплектация набора практична: два ВЧ-кабеля, инструкция, шнур питания, диск с ПО. Версия комплектации иногда меняется. Уточняйте. На передней панели есть выходы А и В. На задней — RS-232, вход для внешней модуляции, предохранитель и переключатель 110/220 В.
Сравнение каналов А и В
Сразу следует сказать, что канал В можно считать вспомогательным. Сравнение:
Частотный диапазон для канала А, синусоида — 40 мГц - 20 МГц, для В — 40 мГц - 1 МГц. Остальных форм сигнала: А — 40 мГц - 1 МГц, В — 40 мГц - 100 кГц.
Амплитудный диапазон для канала В не зависит от частоты и лежит в пределах от 50 мВ до 20 В. Канал А способен выдавать более низкие амплитуды (2 мВ), без дополнительных аттенюаторов, но имеет различную максимальную амплитуду, в зависимости от частоты (8/15/20 В). Эти меры приняты для минимизации искажений и повышения точности.
Вертикальное разрешение, выходное сопротивление и нелинейные искажения у обоих выходов одинаковы.
