Холодильники с неподвижными трубными решетками типа ХНГ, ХКГ, ХНВ, ХКВ

Холодильники с неподвижными трубными решетками типа ХНГ, ХКГ, ХНВ, ХКВ с условным давлением от 1,6 МПа до 6,3 МПа и внутренним диаметром кожуха от 169 мм до 2 200мм.
Холодильники с неподвижными трубными решетками предназначены для охлаждения жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Аппараты по расположению подразделяются на:

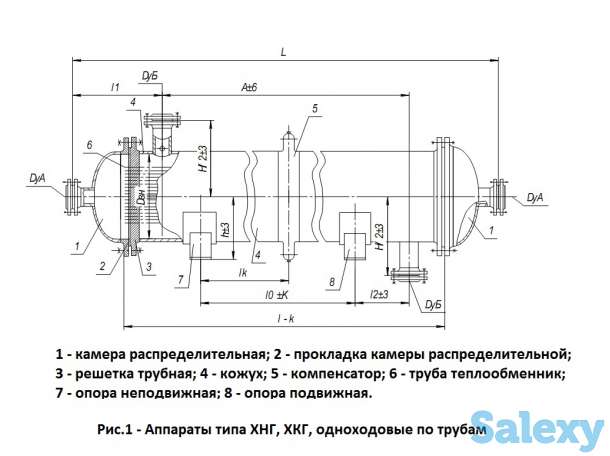

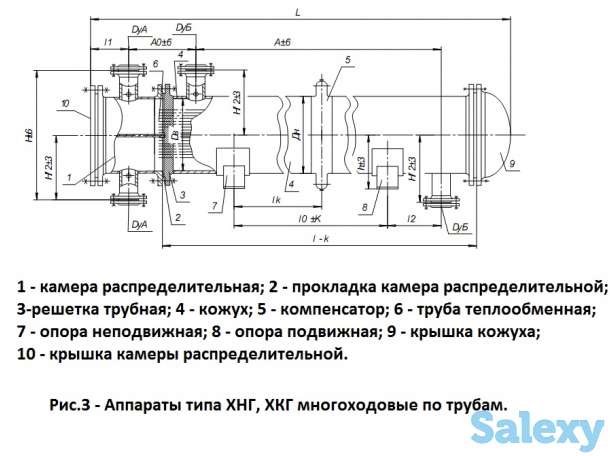

Г - горизонтальные (ХНГ, ХКГ);

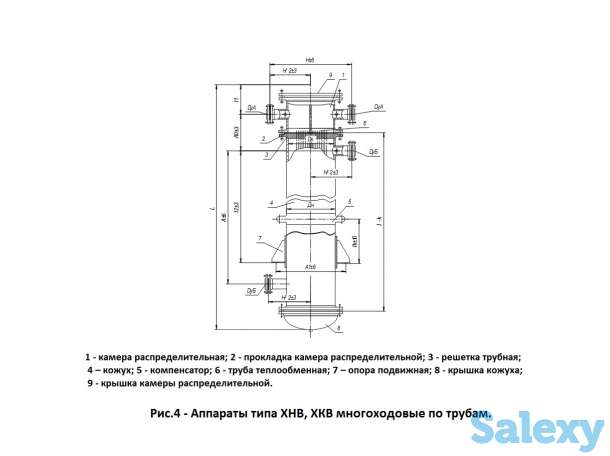

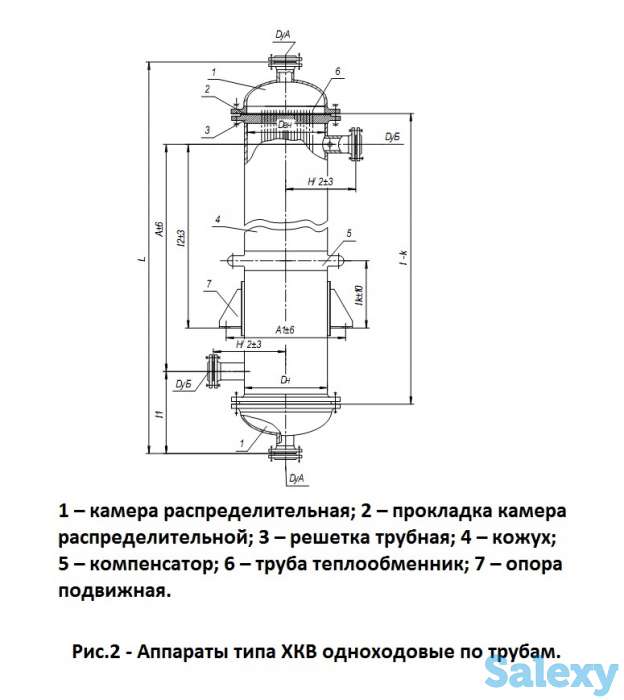

В - вертикальные (ХНВ, ХКВ).
В аппаратах применяются гладкие (Г) теплообменные трубы.
В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменник труб с накатными кольцевыми канавками.
Диафрагмированные трубы не допускается применять для сред, вызывающих коррозионное растрескивание.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У » и «Т », категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
Возможность эксплуатации в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера.
Пример условного обозначения теплообменного аппарата при заказе:
Холодильник 800ХКВ-0,6-1,6-М3/25Г-4-2-Т ТУ
Холодильник с неподвижными трубными решетками и температурным компенсатором на кожухе вертикальный (ХКВ), с кожухом диаметром 800 мм, на условное давление в трубах 0,6 МПа, в кожухе 1,6 МПа, исполнения по материалу МЗ с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 4 м, 2-х ходовой по трубному пространству, климатического исполнения (Т), без деталей для крепления теплоизоляции.
Для изготовления холодильников с неподвижными трубными решетками производственная компания Сепартех использует стали марок Ст 3, 09Г2С, 16ГС, Ст 20, 12Х18Н10Т. Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ОСТ или аналогов стандартов AISI, DIN, JIS, GB по механическим свойствам и коррозионной стойкости не уступающим указанным материалам.
Для удобства стыковки производимых холодильников в существующие системы трубной обвязки, компания Сепартех установит фланцевое соединение как по стандартам ГОСТ так ANSI или DIN.
Сепартех изготовит холодильники по чертежам заказчика (в любом международном стандарте DIN, JIS и так далее) с предварительным приведением к ГОСТу.
Все холодильники Сепартех имеют технический паспорт на русском языке и языке заказчика.
