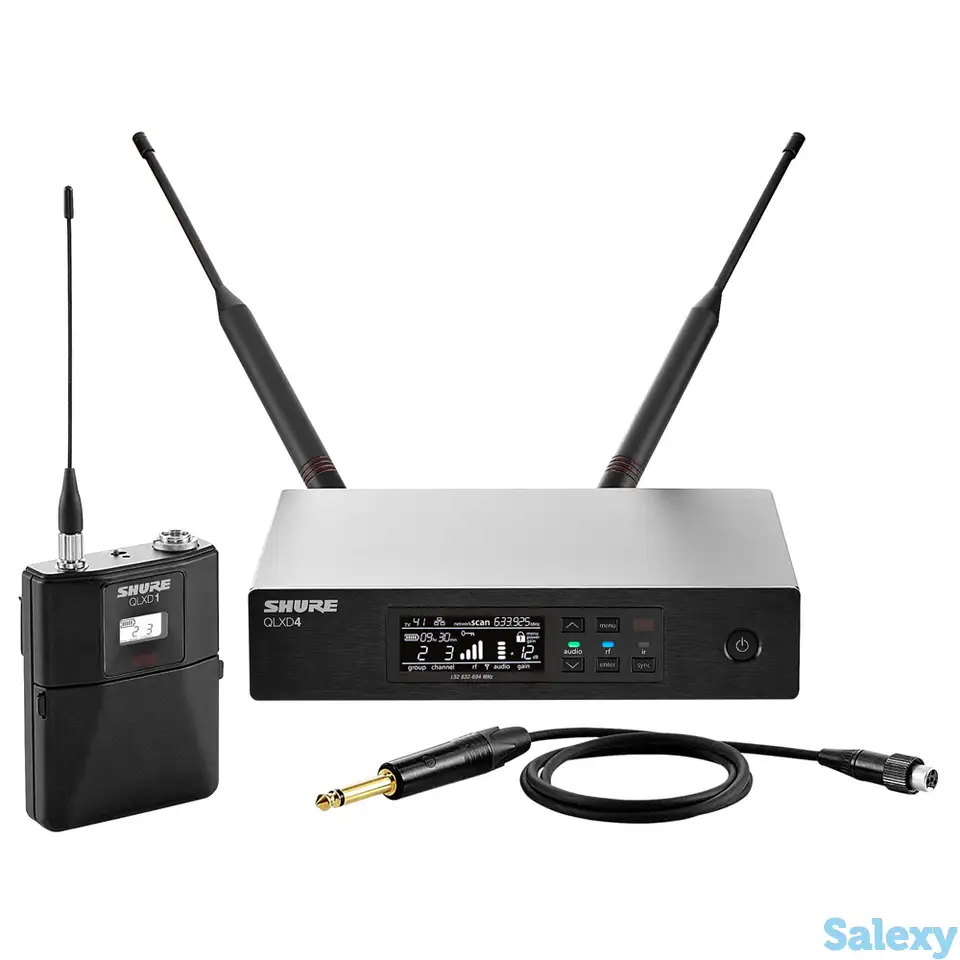

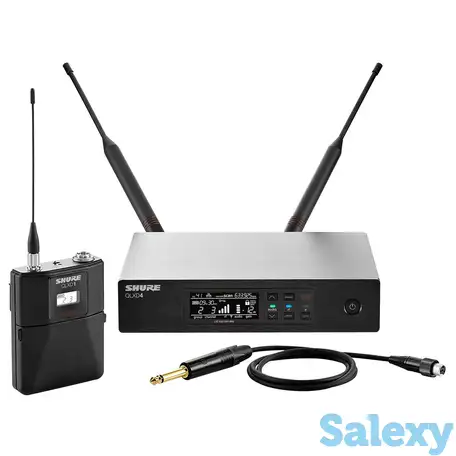

Shure QLXD14E G51 – это профессиональная цифровая радиосистема, в состав которой входят приемник QLXD4, поясной
передатчик QLXD1 и инструментальный кабель WA302. Трансляция сигнала происходит в РЧ-диапазоне 470 – 534 МГц (G51),
а зона действия в пространстве в обычных условиях может достигать 100 метров, что позволяет использовать устройства
в больших помещениях и на открытых площадках. Передача и прием аудиосигнала осуществляются в 24-битном формате с
применением системы шифрования AES, что обеспечивает наиболее линейную АЧХ и полноценный частотный диапазон от 20 Гц
до 20 кГц без какого-либо окраса, потери частот и внесения искажений, а также надежную защиту информации.
Ресивер QLXD4 сделан в полностью металлическом корпусе полурэкового формата, что дает
возможность компактной установки в рэковую стойку, сэкономив свободное пространство, ведь пара таких устройств
займет лишь место корпуса стандарта 1U. За высокоточный прием сигнала отвечают две съемные антенны, входы для
которых выполнены на разъемах BNC. Также присутствует возможность дистанционной установки антенн с помощью кабелей и
держателей, которые поставляются в комплекте. Синхронизация приемника с передатчиком происходит в автоматическом
режиме. Позволяется подключать одновременно до 70 совместимых ресиверов. Выходы для подключения к микшеру,
акустической системе или аудиоинтерфейсу представлены разъемами XLR (микрофонный/линейный) и 1/4" Jack TRS
(инструментальный/вспомогательный). Также в наличии есть порт Ethernet, служащий для коммутации с программами
удаленного управления ShurePlus для платформы iOS и Wireless Workbench 6 для Windows. Все актуальные значения
параметров отображаются на встроенном ЖК-дисплее. Питание осуществляется от адаптера на 12V DC.
Поясной трансмиттер QLXD1 также сделан в полностью металлическом портативном корпусе и
имеет одну съемную антенну, вход для которой представлен на разъеме SMA. Вход для микрофона или инструментального
источника звука реализован на 4-контактном разъеме TA4M, для подключения электрогитары в комплекте присутствует
кабель WA302. Выходная мощность 1 или 10 Вт, а также динамический диапазон более 120 дБ позволяют работать с любыми
сигналами и не использовать усиление выходного уровня. Здесь также есть ЖК-дисплей, отображающий выбранную частоту,
номер канала и уровень заряда. Энергообеспечение могут обеспечить две батарейки типа АА, которые дают время работы
до 9 часов, или же опциональный заряжаемый литий-ионный аккумулятор Shure SB900A, позволяющий прибору работать до 10
часов.
Shure QLXD14E G51 представляет собой профессиональную радиосистему с интуитивно понятным
интерфейсом, оснащенную самыми современными и эффективными цифровыми технологиями. Данный набор поможет без труда
организовать высококачественную трансляцию аудиосигнала при любых условиях. В комплектацию также входят адаптер
питания, две батарейки типа АА, рэковое крепление и мягкий чехол на молнии.
Особености
Цифровая радиосистема
Набор из приемника QLXD4, поясного передатчика QLXD1 и инструментального кабеля WA302
РЧ-диапазон 470 – 534 МГц (G51)
Зона действия до 100 метров при типичных условиях
256-битная система шифрования AES
Трансляция аудио в 24-битном формате
Автоматическая синхронизация устройств
До 70 совместимых каналов
Приемник и передатчик выполнены в прочных металлических корпусах
Технические характеристики
Общие данные
Тип
радиосистема
Категория
беспроводные
РЧ-диапазон
470 – 534 МГц (G51)
Рабочий диапазон
100 метров
Аксессуары в комплекте
инструментальный кабель WA302, адаптер питания, 2 батарейки типа АА, 2 антенны, 2
кабеля BNC, 2 держателя для антенн, мягкий чехол на молнии, рэковое крепление
Аксессуары (приобретаются отдельно)
аккумулятор Shure SB900A
Приемник QLXD4
Коэффициент нелинейных искажений
0.5%
Динамический диапазон
100 дБ
Входное сопротивление
50 Ом (antenna in)
Выходное сопротивление
100 Ом (mic/line out/balanced inst/aux out), 50 Ом (unbalanced inst/aux out)
Максимальный выходной уровень
-27 дБВ (mic out), -13 дБВ (inst out)
Чувствительность РЧ
-72 дБм
Подавление ложных сигналов
80 дБ
Подавление зеркального канала
70 дБ
Входы
2 x BNC antenna A/B in
Выходы
1 x XLR balanced mic/line out, 1 x 1/4" Jack TRS balanced inst/aux out
Дополнительные разъемы
1 x Ethernet network
Дисплей
ЖК-дисплей
Материал корпуса
металлический
Питание
адаптер питания 12DC 350 мА
Габариты
41 x 197 x 151 мм
Вес
777 г
Поясной передатчик QLXD1 G51
Тип модуляции
Shure Proprietary Digital
Частотный диапазон
20 Гц – 20 кГц
Динамический диапазон
>120 дБ
Диапазон смещения
0 – 21 дБ (шаг 3 дБ)
Полоса пропускания
<200 кГц
Диапазон усиления
-18 – 42 дБ
Входное сопротивление
50 Ом (antenna in), 1 МОм (mic in)
Максимальный входной уровень
8.5 дБВ (7.5 Vpp)
Эквивалентный уровень шума
