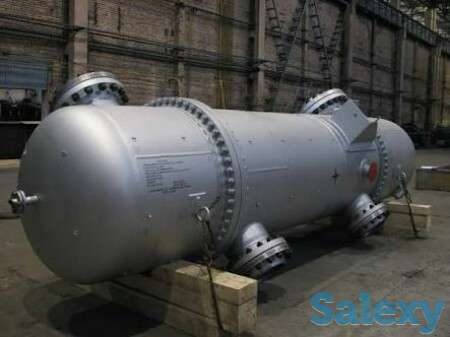

Испарители с неподвижными трубными решетками типа ИН, ИК с условным давлением от 1,6 МПа до 6,3 МПа и внутренним диаметром кожуха от 600 мм до 1 400мм.
Испарители с неподвижными трубными решетками предназначены для испарения жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Аппараты по расположению подразделяются на:
Г - горизонтальные (КНГ, ККГ);
В - вертикальные (КНВ, ККВ).
В аппаратах применяются гладкие (Г) теплообменные трубы.
В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменник труб с накатными кольцевыми канавками.
Диафрагмированные трубы не допускается применять для сред, вызывающих коррозионное растрескивание.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У » и «Т », категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
Возможность эксплуатации в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера.
Пример условного обозначения теплообменного аппарата при заказе:
Испаритель 600ИН-2-1,0-4,0-М8/25Г-6-У-И ТУ
Испаритель с неподвижными трубными решетками (ИН), исполнения 2, с кожухом диаметром 600 мм, на условное давление в трубах 1,0 МПа, в кожухе 4,0 МПа, исполнения по материалу М8 с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м, климатического исполнения (У), с деталями для крепления теплоизоляции.
Для изготовления испарителей с неподвижными трубными решетками производственная компания Сепартех использует стали марок Ст 3, 09Г2С, 16ГС, Ст 20, 12Х18Н10Т. Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ОСТ или аналогов стандартов AISI, DIN, JIS, GB по механическим свойствам и коррозионной стойкости не уступающим указанным материалам.
Для удобства стыковки производимых испарителей в существующие системы трубной обвязки, компания Сепартех установит фланцевое соединение как по стандартам ГОСТ так ANSI или DIN.
Сепартех изготовит испарители по чертежам заказчика (в любом международном стандарте DIN, JIS и так далее) с предварительным приведением к ГОСТу.
Все испарители Сепартех имеют технический паспорт на русском языке и языке заказчика.
