Конденсаторы с неподвижными трубными решетками типа КНГ, ККГ, КНВ, ККВ с условным давлением от 1,6 МПа до 6,3 МПа

Конденсаторы с неподвижными трубными решетками типа КНГ, ККГ, КНВ, ККВ с условным давлением от 1,6 МПа до 6,3 МПа и внутренним диаметром кожуха от 169 мм до 2 200мм.
Конденсаторы с неподвижными трубными решетками предназначены для конденсации жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Аппараты по расположению подразделяются на:

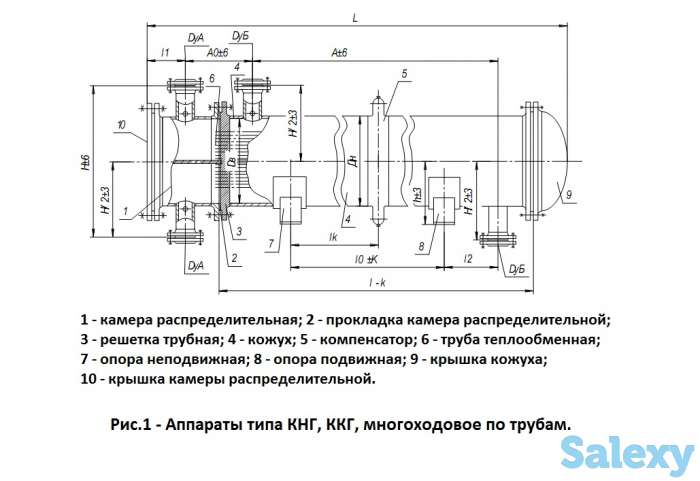

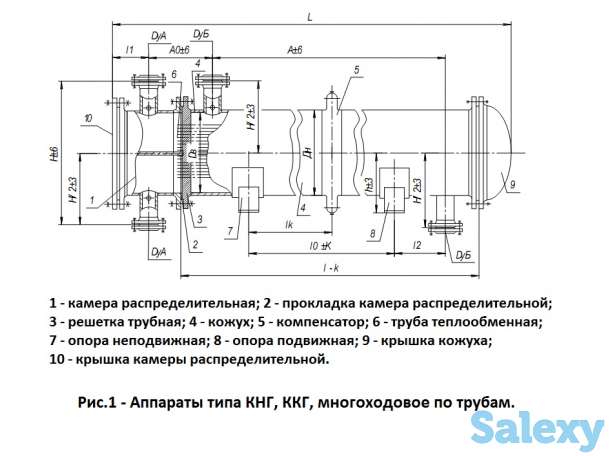

Г - горизонтальные (КНГ, ККГ);

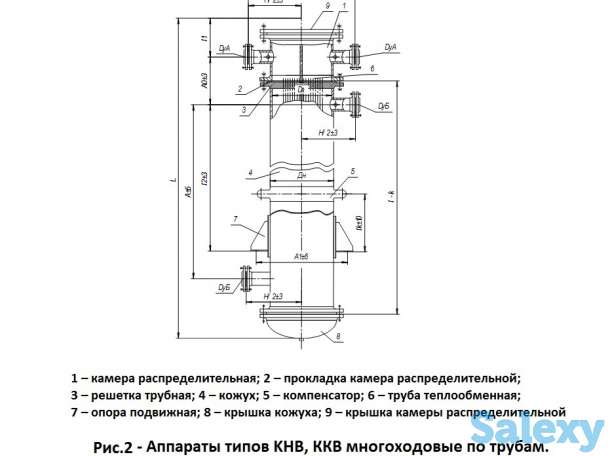

В - вертикальные (КНВ, ККВ).
В аппаратах применяются гладкие (Г) теплообменные трубы.
В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменник труб с накатными кольцевыми канавками.
Диафрагмированные трубы не допускается применять для сред, вызывающих коррозионное растрескивание.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У » и «Т », категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
Возможность эксплуатации в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера.
Пример условного обозначения теплообменного аппарата при заказе:
Конденсатор 1400 КНГ-0,6-2,5-М12/25Г-6-6-У-И ТУ
Конденсатор с неподвижными трубными решетками горизонтальный (КНГ), с кожухом диаметром 1400 мм, на условное давление в трубах 0,6 МПа, в кожухе 2,5 МПа, исполнения по материалу М12 с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м, 6-и ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции.

Для изготовления конденсаторов с неподвижными трубными решетками производственная компания Сепартех использует стали марок Ст 3, 09Г2С, 16ГС, Ст 20, 12Х18Н10Т. Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ОСТ или аналогов стандартов AISI, DIN, JIS, GB по механическим свойствам и коррозионной стойкости не уступающим указанным материалам.
Для удобства стыковки производимых конденсаторов в существующие системы трубной обвязки, компания Сепартех установит фланцевое соединение как по стандартам ГОСТ так ANSI или DIN.
Сепартех изготовит конденсаторы по чертежам заказчика (в любом международном стандарте DIN, JIS и так далее) с предварительным приведением к ГОСТу.
Все конденсаторы Сепартех имеют технический паспорт на русском языке и языке заказчика.
