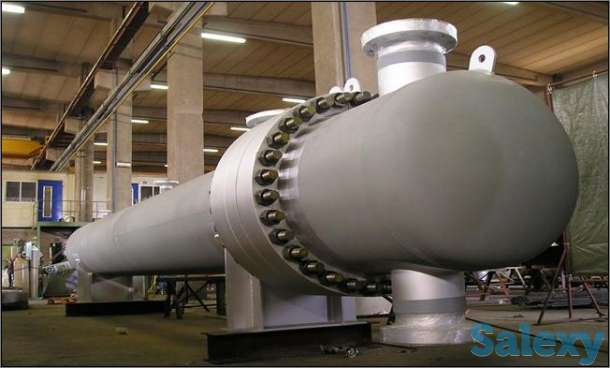

Конденсаторы с плавающей головкой типа КП с условным давлением от 1,6 МПа до 6,3 МПа и внутренним диаметром кожуха от 169 мм до 1 600мм.
Конденсаторы с плавающей головкой предназначены для конденсации жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Аппараты по расположению подразделяются на:
Г - горизонтальные;
В - вертикальные.
В аппаратах применяются гладкие (Г) теплообменные трубы.
В технически обоснованных случаях допускается применение диафрагмированных (Д) теплообменник труб с накатными кольцевыми канавками.
Диафрагмированные трубы не допускается применять для сред, вызывающих коррозионное растрескивание.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У » и «Т », категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.
Возможность эксплуатации в районах с сейсмичностью 7 и более баллов определяется расчетом на сейсмичность по СНиП II-7 с учетом конкретного типоразмера.
Пример условного обозначения теплообменного аппарата при заказе:
Конденсатор 600 КП-1,0-2,5-М 12/25Г-6-Т-6-У-И ТУ
Конденсатор с плавающей головкой (КП), с кожухом диаметром 600 мм, на условное давление в трубах 1,0 МПа и кожухе 2,5 МПа, исполнения по материалу Ml2, с гладкими теплообменными трубами (Г), диаметром 25 мм, длиной 6м, расположенными по вершинам равносторонних треугольников (Т), 6-ти ходовой по трубному пространству, климатического исполнения (У), с деталями для крепления теплоизоляции.
Для изготовления конденсаторов с плавающей головкой производственная компания Сепартех использует стали марок Ст 3, 09Г2С, 16ГС, Ст 20, 12Х18Н10Т. Допускается изготавливать сборочные единицы из материалов других марок, предусмотренных ОСТ или аналогов стандартов AISI, DIN, JIS, GB по механическим свойствам и коррозионной стойкости не уступающим указанным материалам.
Для удобства стыковки производимых конденсаторов в существующие системы трубной обвязки, компания Сепартех установит фланцевое соединение как по стандартам ГОСТ так ANSI или DIN.
Сепартех изготовит конденсаторы с плавающей головкой по чертежам заказчика (в любом международном стандарте DIN, JIS и так далее) с предварительным приведением к ГОСТу.
Все конденсаторы Сепартех имеют технический паспорт на русском языке и языке заказчика.
