.Характеристики прибора
1.1Сертификация
Данный прибор сертифицирован в соответствии со стандартами EN250:2000 и EN 13949:2003
1.2Описание
Подводный манометр–необходимый элемент безопасности, позволяющий контролировать давление в баллоне в течение погружения. Это компонент автономного дыхательного аппарата с открытымциклом и присоединяется непосредственно к первой ступени регулятора. Манометр состоит из латунного с никелированным покрытием корпуса, люминесцентного циферблата с выделенной резервной зоной, поликарбонатного экрана, защитного кожуха из эластомера и шланга высокого давления с коннектром 7/16 для присоединения к редуктору.
Прибор также снабжен предохранительным клапаном на случай внутреннего разрыва.
1.3Температурные пределы
Диапазон температур при использовании на поверхности от -20°С до 50°С. Допускается использование прибора в холодной воде (ниже 10°С).
1.4Рабочее давление
Максимальное рабочее давление: 300 bar. В соответствии со стандартом EN 250 шкала манометра проградуирована от 0 до 360 bar (т.е. до давления на 20% выше рабочего).
1.5Совместимость с кислородом
Модели 522010 и 522015 предназначены для использования с Nitrox и кислородом и, соответственно, могут работать с кислородсовместимыми регуляторами (стандарт EN 13949).
1.6Характеристики по давлению
Погрешность измерения соответствует стандарту EN 250 и составляет:
50 bar± 5 bar
100 bar± 10 bar
200 bar± 10 bar
300 bar± 15 bar
1.7Допустимая глубина использования
Манометр сертифицирован как прибор с максимальной рабочей глубиной 50 метров.
По этой причине в соответствии со стандартом EN 250, он способен выдерживать внешнее давление до глубины 100 метров.
1.8Модельный ряд
Существует три модели:
Артикул Название Длина шланга Масса
522000 Манометр AL 50 80см 313г
522010 Манометр AL 50 (совместим с кислородом) 18см 290г
522015 Манометр AL 50 (совместим с кислородом) 80см 313г
2.Эксплуатация манометра
Aqua Lungрекомендует обратиться к специалисту сервисного центра для установки манометра на первую ступень регулятора.
2.1Использование с воздухом
Манометр 52000, предназначенный для использования для использования с воздухом, оснащенчернымзащитным корпусом. Качество воздуха должно соответствовать стандарту EN 12021.
Предупреждение: Присоединенный однажды шланг нельзя переставлять на кислородный регулятор. Воздух, который вы используете (даже если он соответствует стандарту EN12021), может загрязнить шланг высокого давления. Конструкция шланга высокого давления не предполагает возможность его прочистки.
2.2Использование с Nitrox- и кислородными регуляторами.

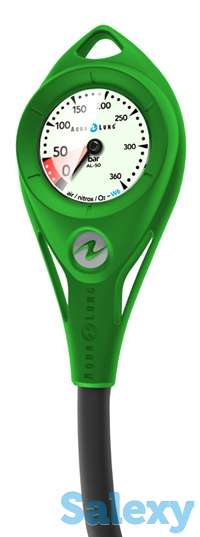

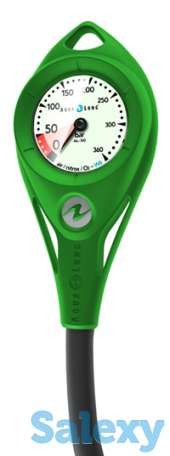

Манометры 522010 и 522015 предназначены для использования с кислородом и Nitrox и оснащенызеленымзащитным корпусом.
Предупреждение: Необходимо понимать, что использование кислорода и Nitrox требует соблюдения определенных правил:
1)Прохождение соответствующего обучения
2)Использование кислородного оборудования только с кислородом или Nitrox. Воздух, даже если он соответствует стандарту EN 12021, может загрязнить ваше оборудование.
3)Оборудование требует определенного ухода и очистки после каждого использования. Загрязнение может привести к самовозгоранию кислорода при использовании обогащенных смесей.
4)Если манометр подвергся контакту с любым маслом (например,
компрессорным), его нельзя продолжать использовать. Конструкция шланга высокого давления не предполагает возможность его прочистки.
5)Вентиль баллона всегда следует открывать плавно, чтобы избежать резкого увеличения давления, которое может привести к воспламенению кислорода.
2.3Присоединение к регулятору
Aqua Lungрекомендует обратиться к специалисту сервисного центра для установки манометра на первую ступень регулятора. Перед установкой необходимо убедиться, что рабочее давление регулятора не превышает таковое у манометра (т.е. 300 bar).
1)Найдите порт высокого давления на Вашем регуляторе (см. руководство по эксплуатации регулятора). Обычно он промаркирован символом HP.
2)Выверните заглушку порта высокого давления
3)Снимите защитный колпачок, чтобы открыть резьбу.
4)Вкрутите шланг высокого давления в порт регулятора и затяните с небольшим усилием, используя гаечный ключ 14 мм.
5)После установки регулятора на баллон медленно откройте вентиль и убедитесь в отсутствии утечки дыхательной смеси. Ваш манометр готов к эксплуатации.
2.4Перед погружением
Необходимо проверить работу всех элементов снаряжения. Вентиль баллона всегда следует открывать плавно, чтобы избежать резкого увеличения давления. Убедитесь, что запас воздуха достаточен для запланированного погружения.
2.5Под водой
Регулярно проверяйте давление в баллоне. Длина шланга позволяет держать манометр непосредственно перед Вами.
На циферблате манометра имеется красная резервная зона между 0 и 50 bar. Когда стрелка манометра достигает этой области, необходимо начинать всплытие, с соблюдением всех необходимых декомпрессионных процедур. Как и большинство приборов, манометр является достаточно хрупким инструментом и требует бережного отношения. Не следует снимать защитный корпус во избежание повреждения манометра.
2.6Ограничения использования
Манометр не следует использовать в условиях, ограничивающих его возможности, например, при нулевой видимости, когда невоз
