Оборудование для производства бетонных труб, диам до 1,5 м, длина до 2,5 м. VVIHY Multicast SCC 150, Hawkeye Pedershaab

Оборудование для производства бетонных труб, диаметр до 1500 мм, длина до 2500 см. VVIHY Multicast SCC 150, Hawkeye Pedershaab, Дания.

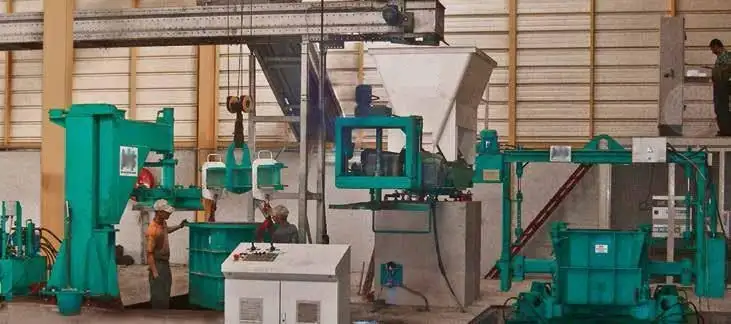

VIHY Multicast SCC 150 — это стационарная вибрационная машина для производства высококачественных бетонных труб диаметром до 1500 мм (60 дюймов)
Машина представляет собой ручную машину, в которой бетоноподающий механизм вручную устанавливается на место и заливает бетон поверх сердечника, затем скребок вращается и проталкивает бетон в формовочное оборудование.

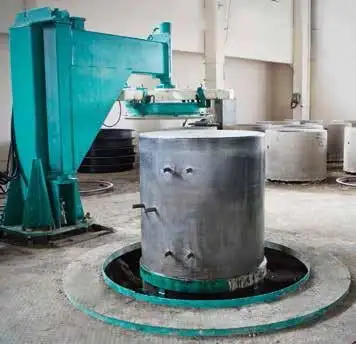

После заполнения и прессования они снимают форму с помощью мостового крана и устанавливают форму с поддоном и трубой, затем открывают замки поддона и снимают форму, оставляя трубу на поддоне, затем устанавливают внутреннее и внешнее установочные кольца там, где они должны находиться в течение часа, после чего их можно снять, а трубу оставляют на месте для затвердевания в течение следующих 12 часов.

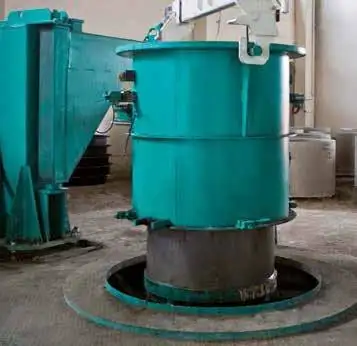

Затем берут внешнюю форму, поместят ее на новый поддон и заблокируют замки поддона, затем поместят внешнюю форму и поддон в машину, и процесс начнется заново.

Все оборудование для форм было указано для труб с раструбом и втулкой, и от Диаметра 600 мм до диаметра 1200 мм включено специальные установочные кольца, которые будут использоваться как для футеровки GRP, так и для обычных труб. Они сконструированы для поддержки дальше в трубу для поддержки перехода от футеровки GRP к бетону. Также указаны два специальных защитных щитка, один для использования при производстве с футеровкой GRP, а другой для использования при производстве без футеровки.

По техническому заданию Покупателя может быть вариант оборудования с полной автоматизацией и другими размерами изделий.

Стандартные характеристики машины

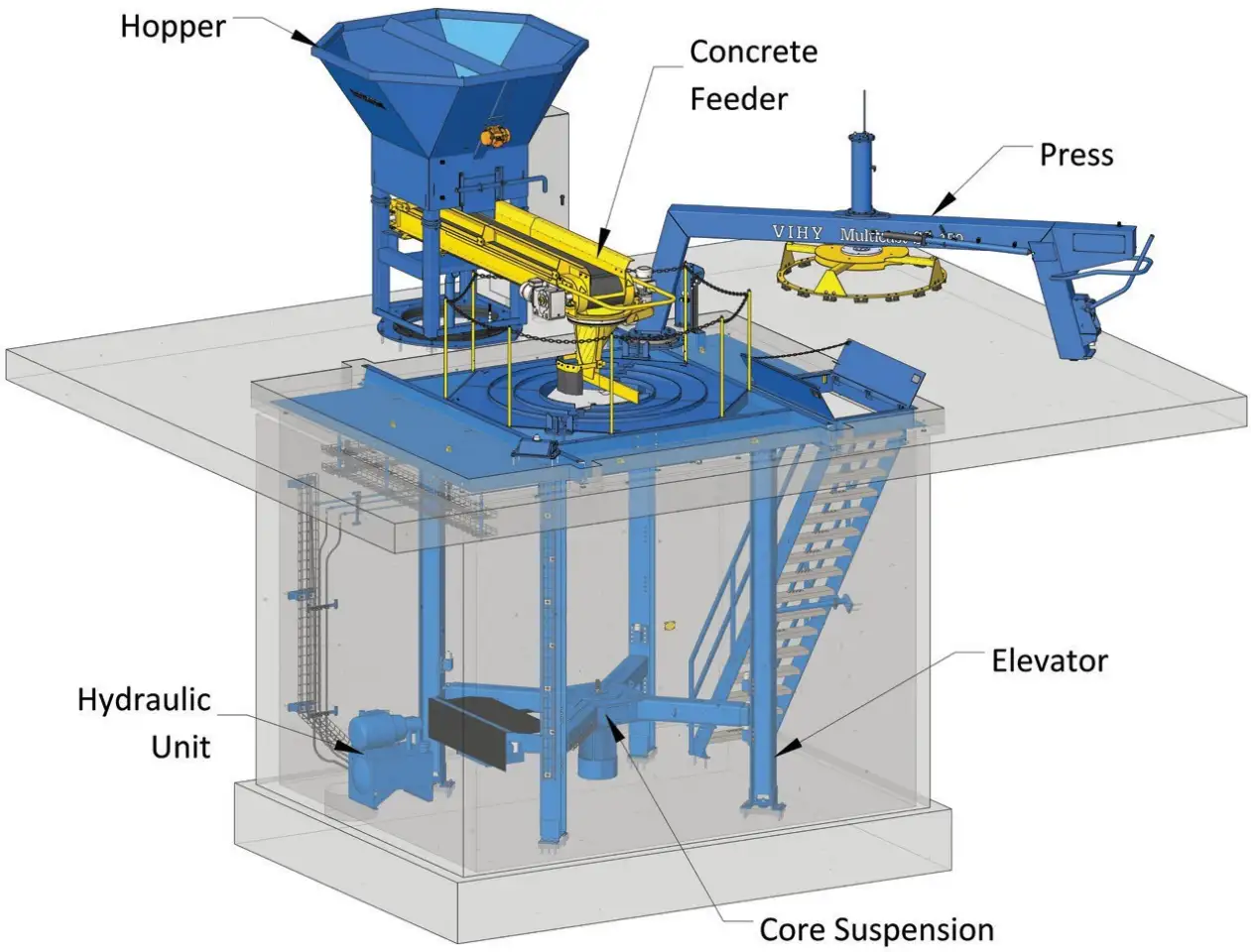

VIHY Multicast SCC 150 поставляется в стандартной комплектации со следующей конфигурацией:
Бетонный бункер объемом 2900 литров.

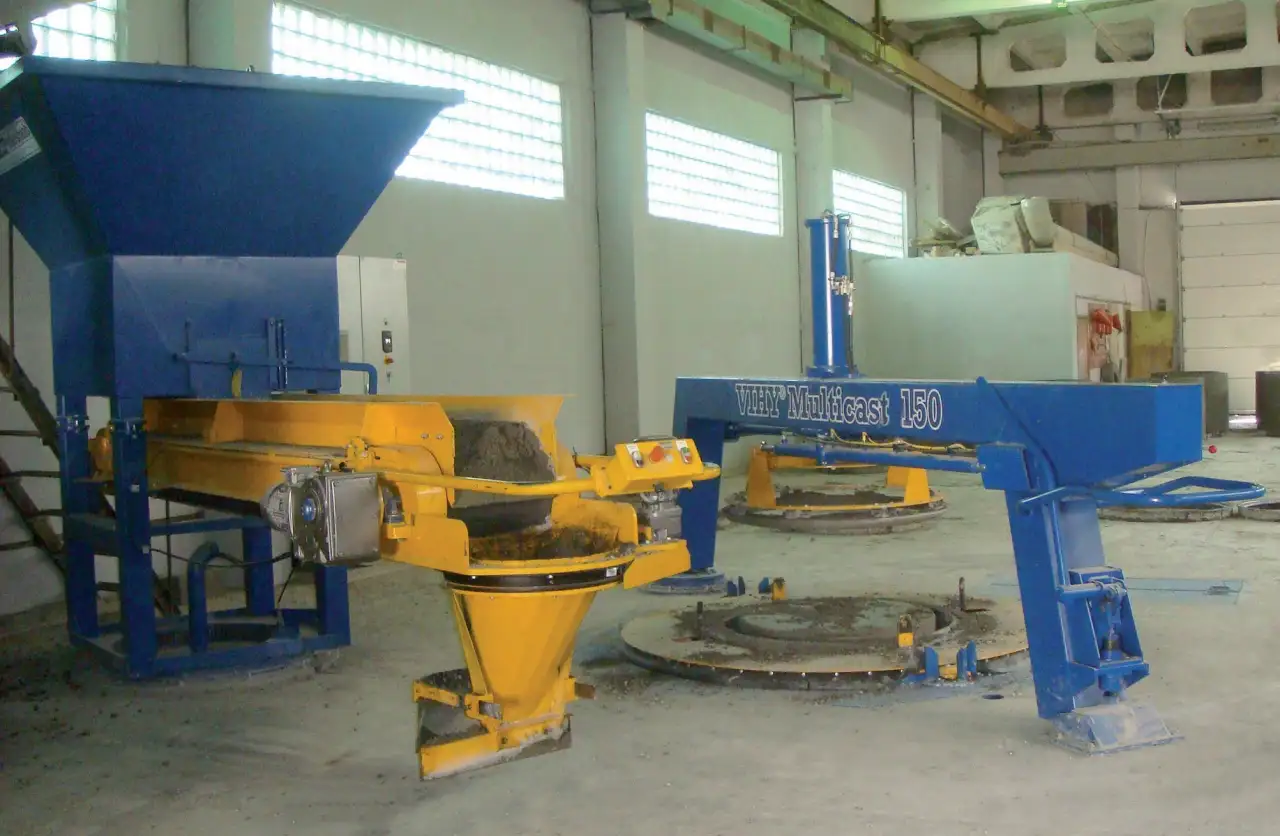

Электрический бетонопитатель со скребком для прямого заполнения труб всех диаметров. Оснащен ручкой для ручного поворота внутрь/наружу.
Электроприводная, синхронизированная система вибрации сердцевины VIHY с подшипниками с масляной смазкой и с ручным регулированием частоты скоростей вибратора.
Механическая подъемная система для размещения изделий различной длины.
Гидравлическое прессовочное/качательное устройство для формирования патрубков с механическим управлением длиной трубы. Оснащен ручкой для ручного поворота внутрь/наружу.
Гидравлический блок питания для привода прессовочного/качательного устройства.
Ручное управление с соответствующими ручками, размещенными на питателе и прессующее/качающее устройство.
Крышки ямы, включая лестницу в яму для легкого и безопасного доступа к машине и форме.
Совместимость формы со всеми машинами Multicast SCC.

Основные характеристики машины
Вертикальный процесс литья
Подача бетона лентой
Уплотнение синхронизированной вибрацией сердечника
Гидравлическое прессование и колебание профиля втулки
Ручное управление
Распалубка мостовым краном
Транспортировка продукции мостовым краном

Бетонные изделия
Армированные/неармированные трубы
Трубы для домкратов
Футерованные трубы
Стояки колодцев
Возможные конструкции соединений (типичные)
Соединения с одинарным смещением резиновых колец
Соединения с прокатными кольцами
Интегрированные соединения с резиновыми кольцами
Стальные муфтовые соединения для труб для домкратов
Притворные соединения
Гладкостенные соединения

Размеры продукции - Диаметр
Диаметр труб от 300 мм до 1500 мм (от 12” до 60”) и до 2000 мм (78”) для колодцев

Длина продукции
От 0,5 м до 2,5 м (от 2’ до 8’).

Модель машины для производства
Доступны изделия длиной до 3,0 м (10 футов)

Индикативная производственная мощность (единиц/час) 4-12 шт.
Производственные показатели для труб диаметром 300-900 мм (12”-36”) основаны на неармированных изделиях.

VIHY MULTICAST SCC 150
Производственная система с большой гибкостью для производства, например, армированных и неармированных бетонных труб, круглых и некруглых труб с раструбом или без него, с предварительной подложкой или без нее, люков и конусов. Кроме того, с помощью системы можно изготавливать коробчатые водопропускные трубы и трубы, облицованные изнутри Стеклопластиковой облицовкой.
Система поставляется как стационарная производственная единица с литьем Под уровнем пола.

Трубы обычно расформовываются и транспортируются с помощью мостового крана. Прессовочное/качающее устройство устанавливается на поворотном рычаге. Для производства труб требуется только 1 оператор.

Диапазон производства
Внутренний диаметр трубы: ø300-1500 мм
Макс. наружный диаметр трубы: ø2360 мм
Макс. наружный диаметр раструба: ø2420 мм
Эффективная длина: от 500 до 3000 мм

Индикативная производственная мощность (единиц/час) 4-12 шт.


Особенности производства:
Смена с одного диаметра на другой может происходить примерно за 30-45 минут при условии, что длина трубы остается неизменной.
Смена формы на другую длину трубы может происходить примерно за 60 минут.
