Описание

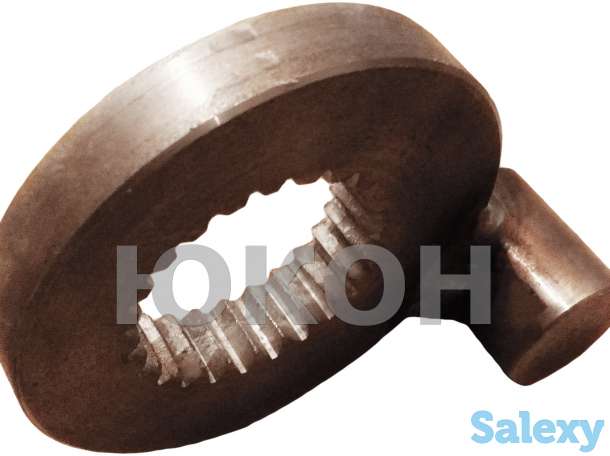

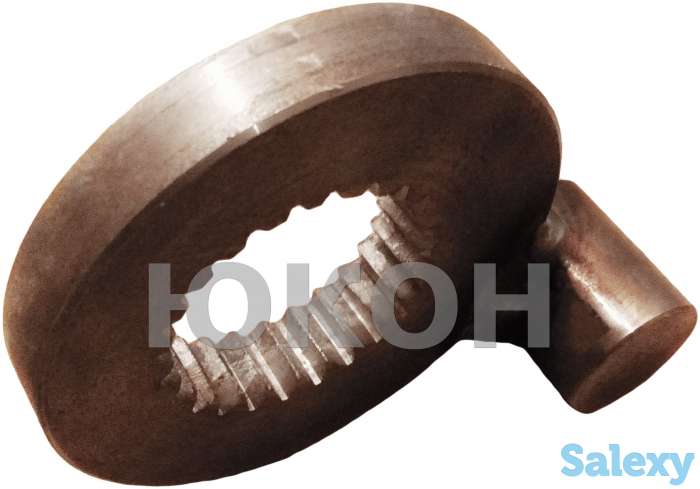

Регулятор ролика ДГ-1
Для установки и регулировки роликов ДГВ необходимо:
очистить посадочные поверхности во фланце и роликах, убедиться в отсутствии посторонних предметов в открытых каналах смазки.
установить ролики во фланец таким образом, чтобы эксцентрик левого левого ролика был направлен вверх, а эксцентрик правого ролика — вниз, согласно рисунку.
регулировака ролика ДГВ. подвести ролик к матрицеУстановить переднюю опорную плиту со скребками, закрепив ее гайкой. Ключом установленным на ось ролика в выступ рычога, подвести ролики к внутренней поверхности матрицы в направлении стрелки на рычаге. Регулировку роликов произвести, поворачивая рычаг 1 про помощи винтом 2 до тех пор, пока ролики не придут в соприкосновение с матрицей.
Ролики считаются отрегулированными в пом случае, когда при вращении матрицы ролики вращаются от легкого соприкосновения с внутренней поверхностью матрицы.
При наличии биения внутренней поверхности матрицы прессующие ролики должны соприкасаться с поверхностью наименьшего диаметра.
После установки роликов в необходимое положение зафиксировать их нажатием рычагов 1 болтами 2 с двух сторон.
