Счетчики жидкости СЖ ППО-40 для ДТ могут быть укомплектованы:
– механическим счетным устройством СУ,
– устройством съема сигнала УСС-Б-70,
– устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
– контроллерами типа КУП-30, КУП-40.

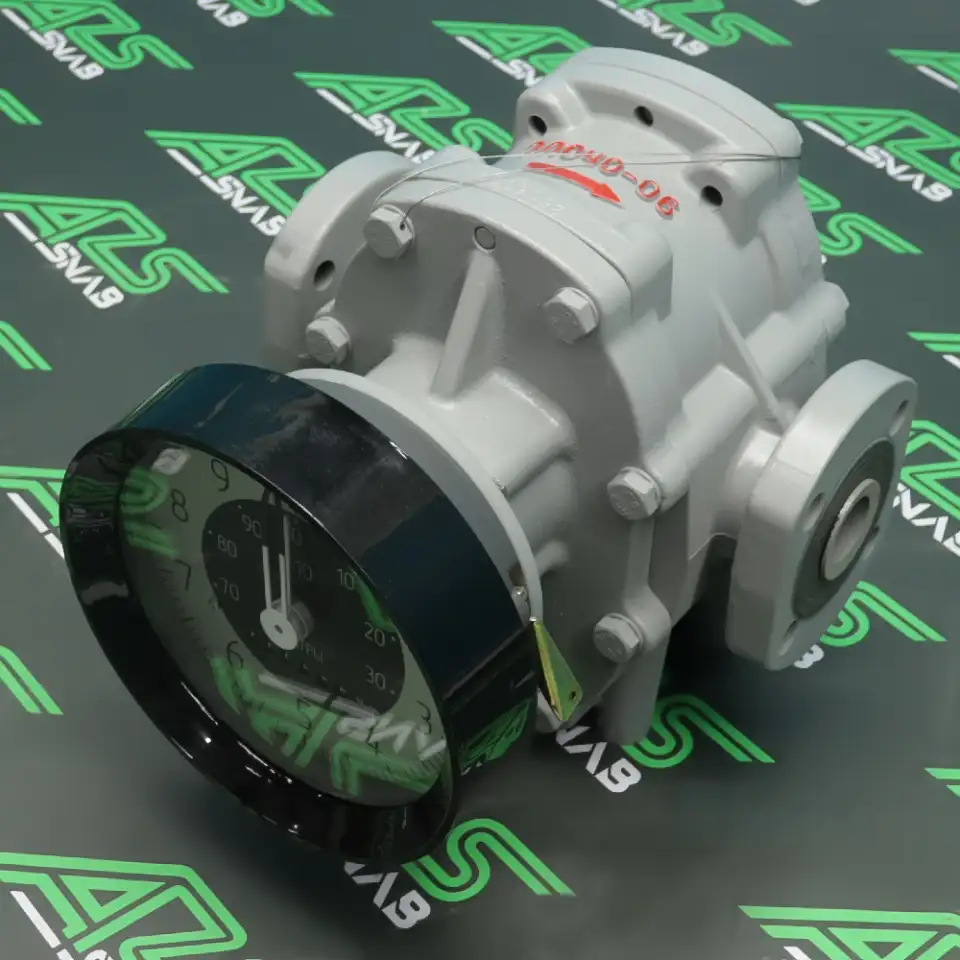

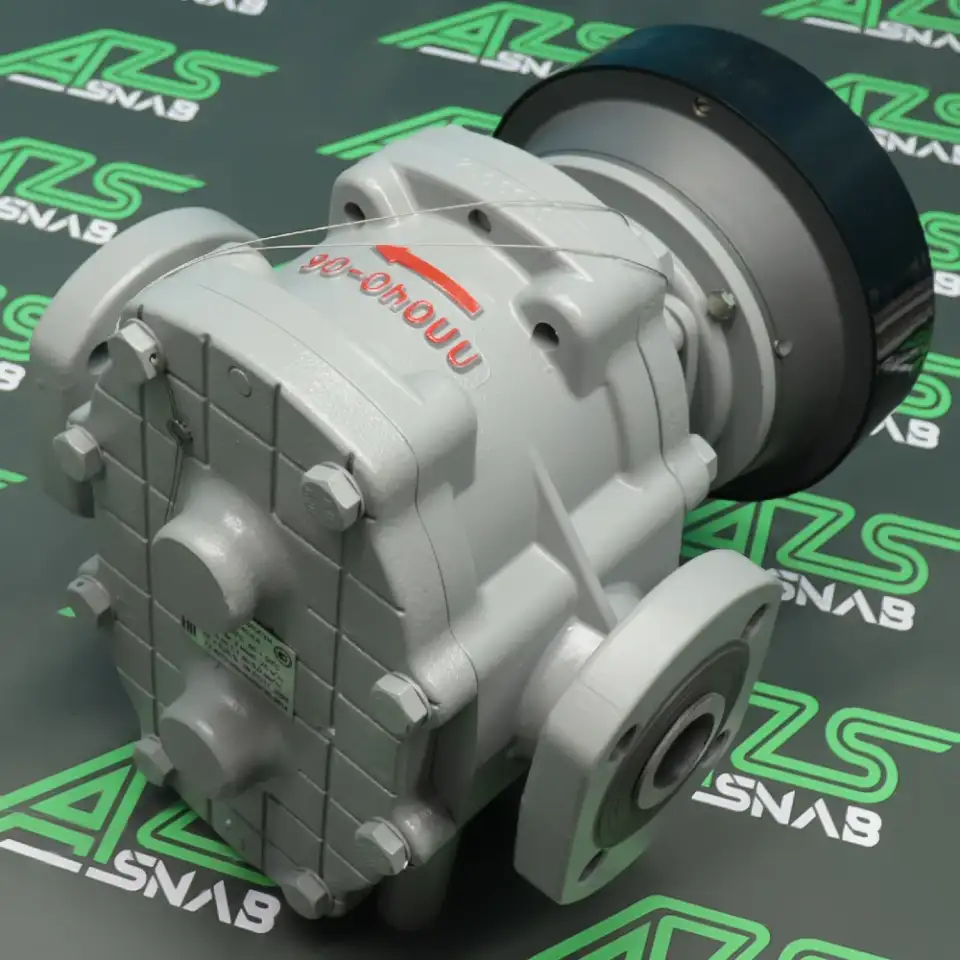

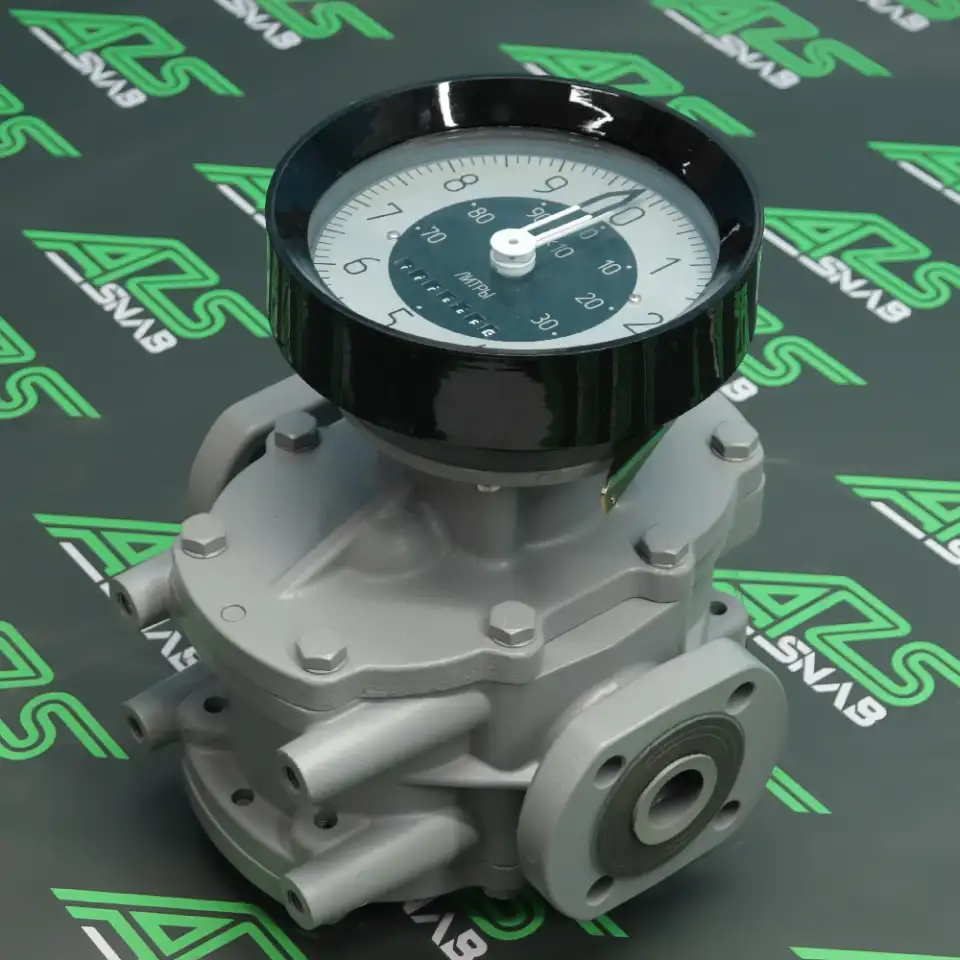

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков). Корпус первичного преобразователя объёма с овальными шестернями представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики изготовлены в соответствии с ТУ 4213-260-05 .
Пример обозначений СЖ ППО 40 0,6 СУ (1,1-6,0сСт) ПГ 0,25 (для ДТ и керосина):
СЖ – счетчик жидкости
ППО – преобразователь первичный с овальными шестернями
40 – диаметр условного прохода
0,6 – максимальное рабочее давление
СУ – модификация отсчетного устройства
(1,1-6,0сСт) – вязкость измеряемой жидкости в Сантистокс
ПГ 0,25 – пределы относительной погрешности
