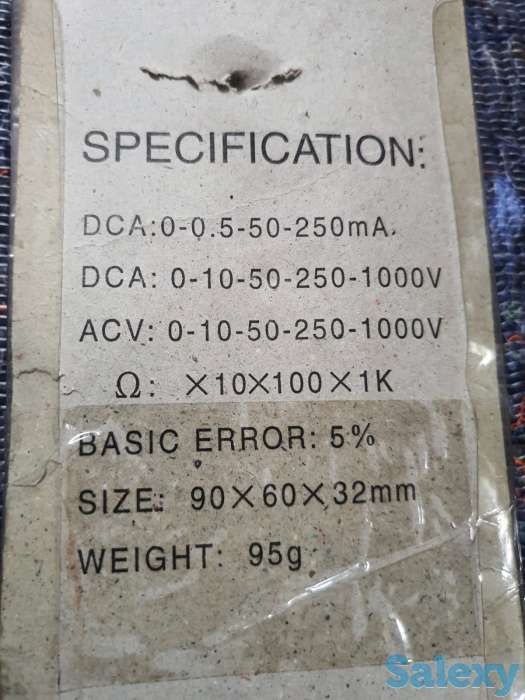

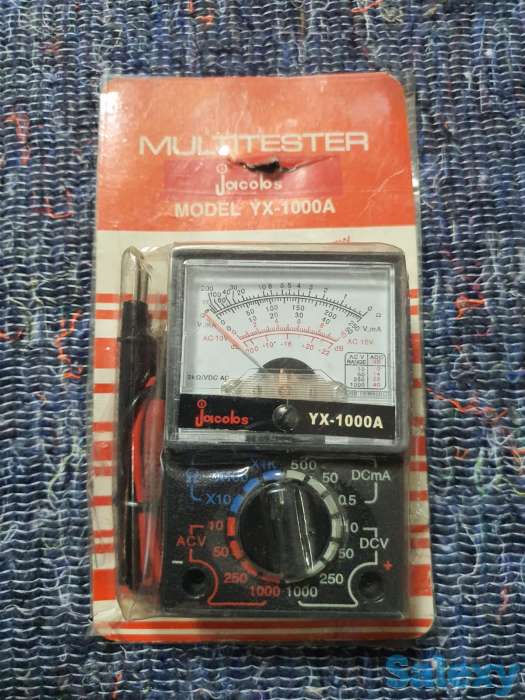

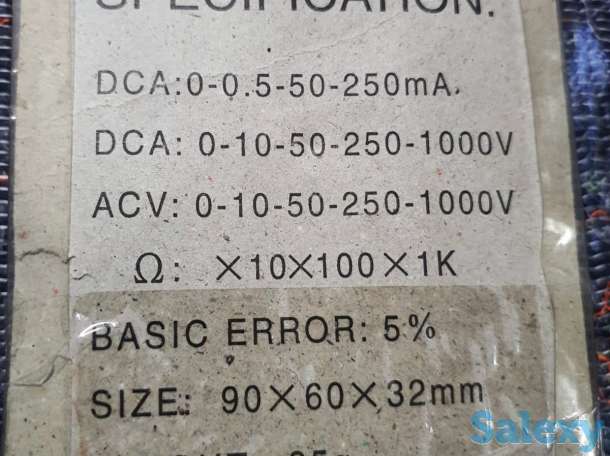

Компактный вариант стрелочного мультиметра - YX-1000A, это самый простой аналоговый мультиметр, без лишних функций, для измерения сопротивления, напряжения и постоянного тока. Прибор имеет небольшие размеры и весьма простой в использовании. На передней панели находится ручной переключатель режимов и диапазонов измерений, а также многоуровневая шкала со стрелкой. Откорректировать стрелку на ноль можно с помощью поворотов винтика возле её основания. Чувствительность прибора во время измерения напряжения составляет 2000 Ом/В. Диапазон постоянного тока: 0,5 / 50 / 250 мА, погрешность составляет 3%. Диапазон постоянного и переменного напряжения: 10 / 50 / 250 / 1000 В, погрешность измерения 3-5%. Диапазон сопротивления: ×10 / ×100 / ×1 кОм, точность измерений ±3.0%.
номиналы элементов мультиметра:
R1 = 360 Ом;
R2 = 4.3 К;
R3 = 560 Ом;
R4 = 51 Ом;
R5 = 82 К;
R6 = 1.5 М;
R7 = 20 К;
R8 = 402 К;
R9 = 1 Ом;
R10 = 9.1 Ом;
R11 = 1 К;
R12 = 1 К, подстроечный;
VD1 = 1N4007, кремниевый;
Сопротивление рамки R_mA = 865 Ом.
