Характеристики трансформатора сухого типа: ТСЗЛ/630/6/0.4/D/Yн-11/IP21/Al:
Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
Концепция конструкции: Стержневой
Номинальная мощность, кВа: 630
Номинальное напряжение на стороне ВН, кВ: 6
Номинальное напряжение на стороне НН, кВ: 0.4
Материал обмотки: Алюминий
Напряжение короткого замыкания Uкз(%) ± 10%: 6
Частота питающей сети, Гц: 50
Степень защиты кожуха (корпус): IP21
Класс нагревостойкости изоляции: F(155°C)
Переключение без возбуждения (ПБВ), %: ±2х2,5
Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
Уровень шума дB(A): Менее 70
Охлаждение: Естественное С(AN)
Высота установки над уровнем моря, м: До 1000
Потери холостого хода ± 15%, Вт: 1300
Потери короткого замыкания 75°C ± 10%, Вт: 5960
Габариты трансформатора, мм: 1240*970*1016
Колея колес (или опор), мм: 660*910
Вес трансформатора без кожуха ± 10%, кг: 1475
Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией
Тип вывода ВН и НН: Шина, либо Кабель
Расположение выводов ВН: по согласованию с заказчиком
Расположение выводов НН: по согласованию с заказчиком
Материал выводов НН: алюминий, либо медь
Габариты кожуха: 1600*1300*1400 мм
Вес трансформатора с кожухом ± 10%, кг: 1605
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора 630 ква:
Трансформатор
Транспортные колёса - ролики
Паспорт на трансформатор (с заключением ОТК)
Сертификат сейсмостойкости (до 9 баллов)
Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа теплового контроля
Вентиляторы 6 шт.
Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

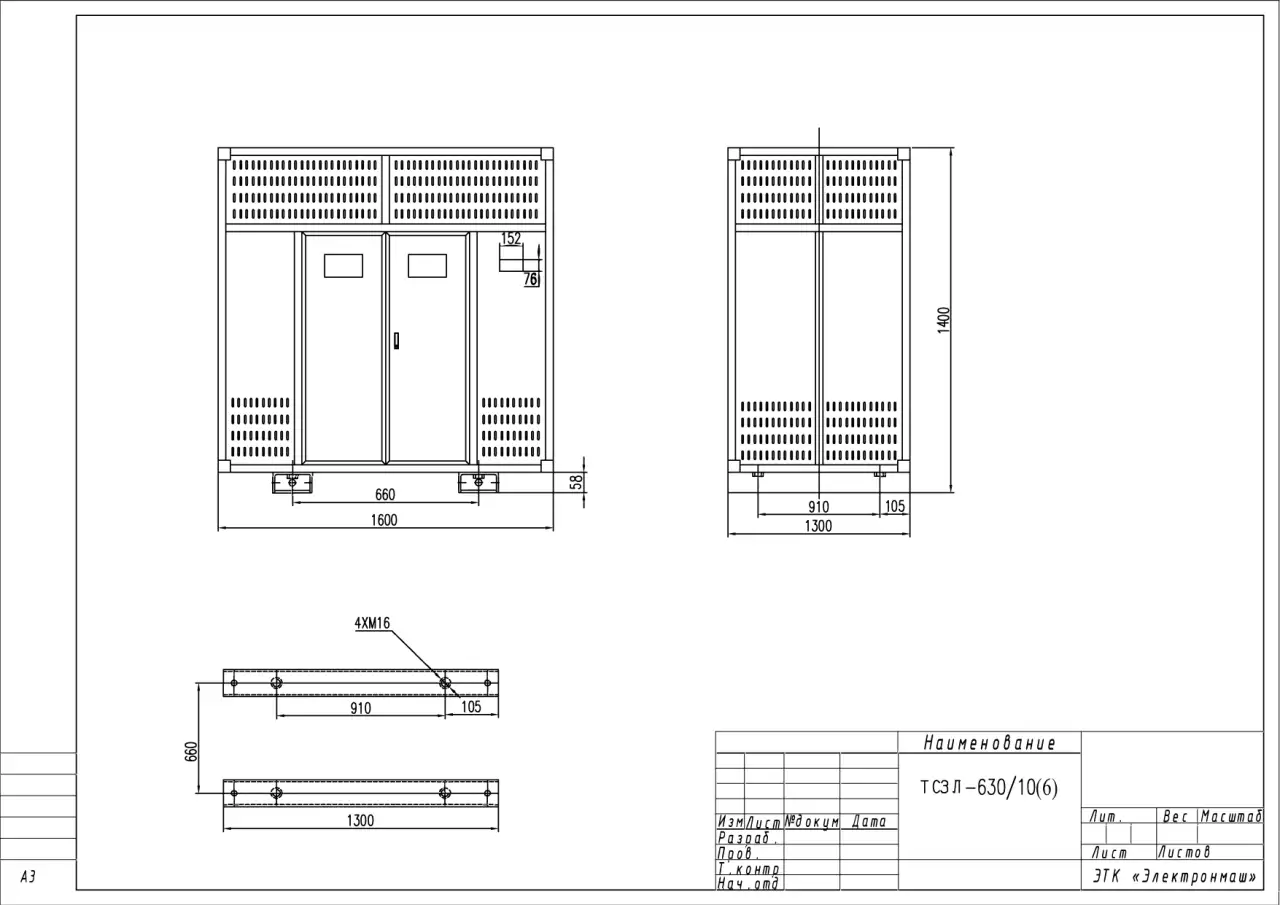

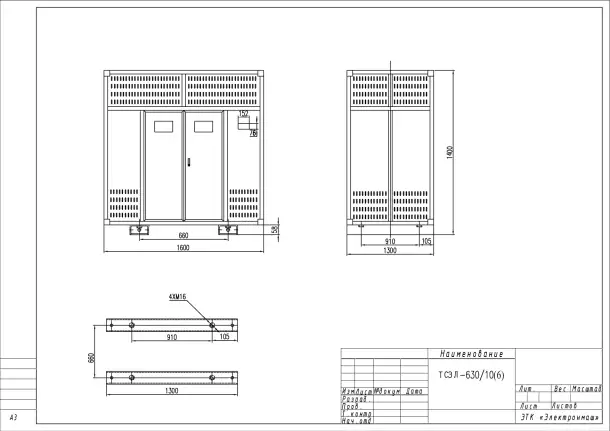

Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается
Купить сухой трансформатор 630 ква с литой изоляцией у производителя ЭТК Электронмаш
