Воздушные клапаны A.R.I. Flow Control Accessories Ltd.

Воздушный клапан применяется для регулирования воздуха или перекрытия воздушного канала в тех местах, где перепады давления на закрытом клапане не превышают 1МПа. Он состоит из привода, корпуса и поворотных створок.

Воздушные клапаны (вантузы) предназначены для автоматического удаления воздуха из наивысших точек работающего трубопровода, а также для автоматического впуска воздуха (в небольших количествах) в водопроводную сеть при образовании в ней вакуума.
Типы воздушных клапанов:
1. Кинетический воздушный клапан (K-010, K-012K-014, K-016, AV-010)

выпускают воздух при заполнении системы жидкостью;
запускают воздух в систему при сливе жидкости, в момент остановки насоса и при падении давления в системе ниже атмосферного для предотвращения образования вакуума и связанных с ним последствий.

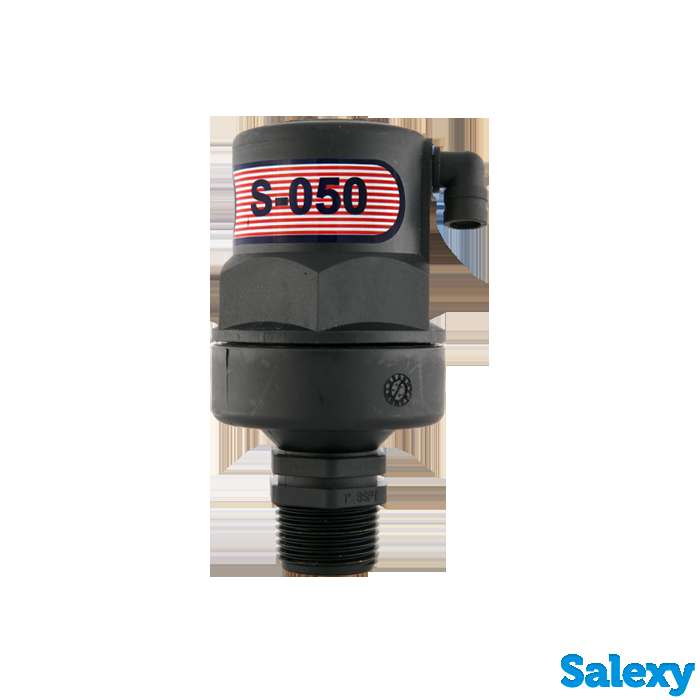

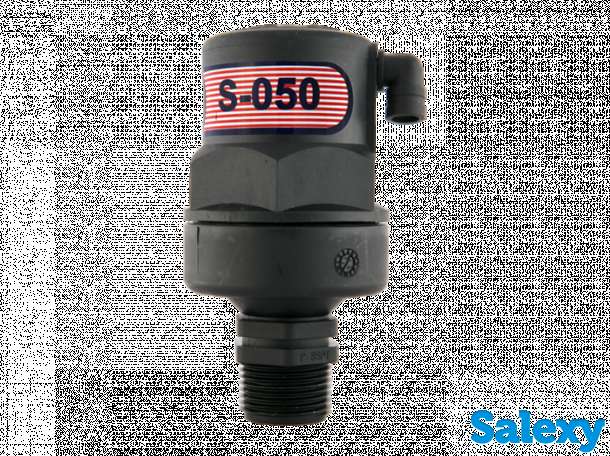

2. Автоматический воздушный клапан (S-010, S-012 (-014; -016), S-020, S-050)-

выпускают воздух, скапливающийся в верхних точках системы в процессе эксплуатации/

3. Комбинированный воздушный клапан (D-010 (-012, -016, -020, -040, -050)

выпускают воздух при заполнении системы жидкостью;
запускают воздух в систему при сливе жидкости, в момент остановки насоса и при падении давления в системе ниже атмосферного для предотвращения образования вакуума и связанных с ним последствий;
выпускают воздух, скапливающийся в верхних точках системы в процессе эксплуатации.

Рекомендованные диаметры воздушных клапанов:
Диаметр трубопровода мм мм мм мм 950-1200мм
Диаметр клапана 2” 3” 4” 6” 8”
Рекомендованные места установки клапанов:

после насоса, подающего жидкость в систему;
в верхних точках системы;
в местах изменения направления трубопровода;
перед счетчиком.
